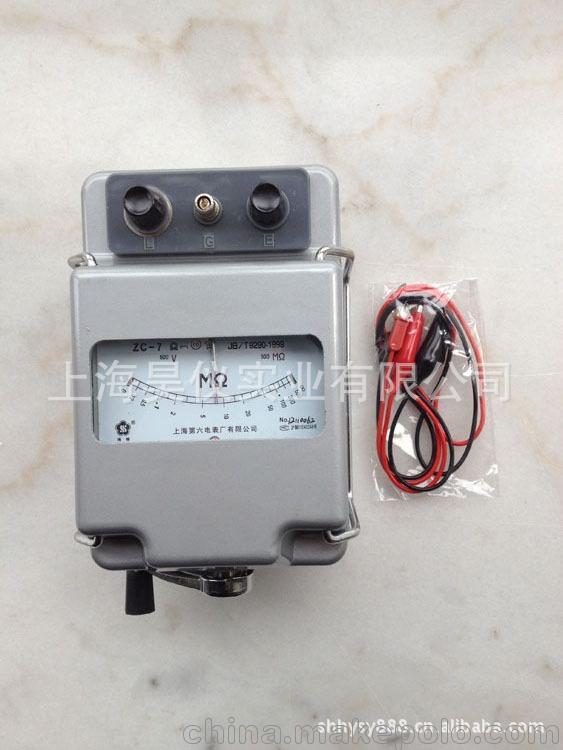

本仪器用于测量各种变配电所、电机、电缆、变压器、电讯元器件、计算机房、家用电器和其他电器的绝缘电阻。
一、规格及性能
1、使用条件：温度-25~+40℃，相对湿度不大于80%。
2、摇柄额定转速：120r/min。
3、刻度弧长：约68mm。
4、外形尺寸：l×b×h mm（171×110×125）。
5、重约3kg。
6、倾斜影响：当仪表自工作位置向任何一方向倾斜5°时，仪表允许该变量为等级指数的50%。
7、外磁场影响：当外界磁场强度为0.4kA/m时，仪表允许改变量为等级指数的100%。
8、规格：测量范围、额定输出电压、准确度、绝缘电阻耐压等见表。
型号 | 规格 | 测量范围 MΩ | 准确度（级） | 绝缘电阻 | 耐压 | ||||||
V | MΩ | MΩ | kv | ||||||||
ZC-7 | 100 | 100 | 0~100 | 10 | 30 | 1.5 | |||||
ZC-7 | 100 | 200 | 0~200 | 10 | 30 | 1.5 | |||||
ZC-7 | 250 | 250 | 0~250 | 10 | 30 | 1.5 | |||||
ZC-7 | 250 | 500 | 0~500 | 10 | 30 | 1.5 | |||||
ZC-7 | 500 | 500 | 0~500 | 10 | 30 | 1.5 | |||||
ZC-7 | 500 | 1000 | 0~1000 | 10 | 30 | 1.5 | |||||
ZC-7 | 1000 | 1000 | 0~1000 | 10 | 30 | 2 | |||||
ZC-7 | 1000 | 2000 | 0~2000 | 10 | 30 | 2 | |||||
ZC-7 | 2000 | 2500 | 0~2500 | 20 | 50 | 3.5 | |||||
ZC-7 | 2500 | 5000 | 0~5000 | 20 | 50 | 3.5 | |||||
ZC-7 | 5000 | 5000 | 0~5000 | 20 | 50 | 5.4 | |||||
ZC-7 | 5000 | 10000 | 0~10000 | 20 | 50 | 5.4 | |||||
